Plan de vuelo imágenes
Mapa de imágenes
(Circuito realizado por drone)
Relación de fotografías individuales en plan de vuelo
plan de vuelo y fotografias individuales
Fecha procesamiento: 06-07-2017
Resolución: 3.52cm/píxel (1,38in/píxel)
Área representada: 0.1189 km2 / 11.8928 ha / 0.0459 sq. mi. / 29.4029 acres
Tiempo de procesamiento: 2 horas 30 min
Orto-mosaico RGB
Se tomaron 170 imágenes individuales, de las cuales 167 fueron utilizadas por el software para crear el orto-mosaico, representando un error de un 2%.
Error en nitidez de imagen: 13.66%
Resolución de la cámara: 12 MP
CAfetalera BElla vista orto-mosaico
CLICK AQUI PARA DESCARGAR ORTO MOSAICO
El mapa orto-mosaico RGB, es un mapa de los lotes aplicados, en el espectro visible.
- Como observación general, los lotes en la parte inferior de la imagen, al lado izquierdo de la misma, no tienen un patrón definido de hileras. Esto se debe de tomar en cuenta a la hora de hacer nuevas siembras en la empresa.
- A simple vista, se puede observar también que hay un lote joven, en la parte superior de la imagen, que tiene mucha falla de siembra o plantas con poco vigor.
Cobertura foliar
La cobertura foliar se mide en porcentaje (%) sobre área (Ha) cubierta de vegetación.
Se procesa el orto-mosaico para clasificar de acuerdo a 4 categorías: Sano, moderadamente sano, sombras y otros. Cabe resaltar que las sombras son de ese determinado momento, por lo que su análisis comparativo tiene que ser un poco mas detallado con el tiempo.
La cobertura foliar es el porcentaje de área foliar por hectárea.
En la figura siguiente se muestran las áreas seleccionadas para hacer el análisis de cobertura. es decir cuánta está cubierta por hojas de café. Con este índice se podría monitorear el área foliar de los lotes de café, el cual está directamente relacionado con la producción, desarrollo y vigor de las plantas.

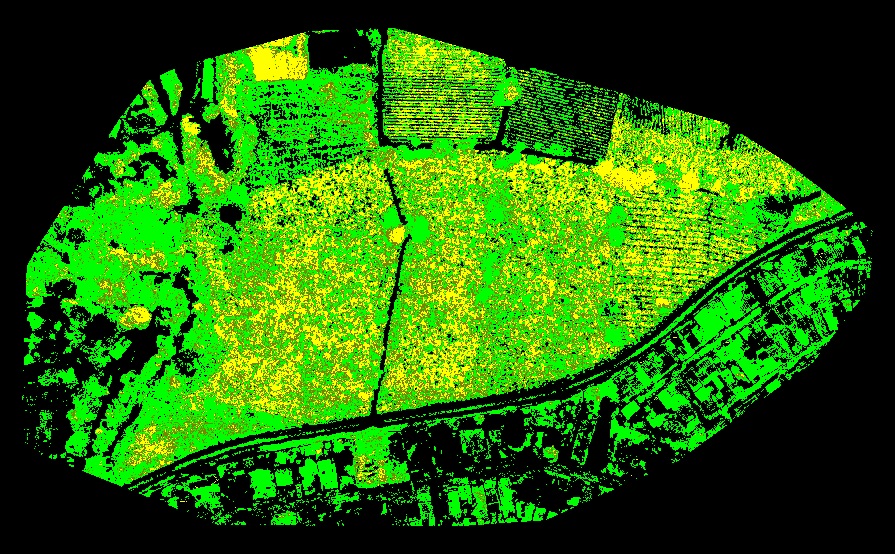

El mapa de colores verde-amarillo- negro, nos muestra un valor de la actividad fotosintética de las plantas. El color negro representa las áreas o zonas en donde no hay actividad fotosintética o hay muy poca, el color amarillo representa una actividad media y el color verde una actividad alta.
Se pueden observar áreas o regiones amarillas en los lotes inferiores, lo cual nos dice que hay una menor actividad fotosintética en esa zona particular. Por su parte, en la parte superior central de la imagen, se muestran dos lotes jóvenes, uno con varias regiones amarilla, y el otro con muchos puntos negros, lo cual nos dice que hay falla de siembra o plantas con poco vigor.
A continuación se detallan las coberturas:
% de Cobertura de vegetación por área
La gráfica y las tablas, nos dicen que hay más área con plantas “sanas” que plantas “moderadamente sanas”. Para este criterio se utilizan índices de vegetación que permiten diferenciar el vigor de las plantas.
Click en imágenes para ver tablas
A continuación se muestran los orto-mosaicos donde se segmentan las escalas individualmente:
Vigor de la plantación
(Indice NDVI)
El vigor de la plantación, está relacionado con la actividad fotosintética de la misma, y se
obtiene por medio de los valores del índice de vegetación NDVI.
Se hace una escala de colores, con rangos, para poder saber qué parte de los lotes tienen valores más altos y qué partes tienen valores más bajos.
Así, se pueden localizar zonas con poco vigor para implementar acciones correctivas y aumentar la productividad por área.
La actividad fotósintetica de la planta va a ser específica para cada una de ellas. A simple vista, no se puede reconocer, por lo que el programa de software permite "colorear" los cambios de las plantas.
Una vez determinados los parámetros para las áreas a analizar, se obtienen mapas periódicamente para comparar la información a lo largo del tiempo y validar que las decisiones agronómicas realizadas, hayan sido correctas.
Topografía del terreno
(Curvas de Nivel, DSM/DTM)
curvas de nivel
Mapas sensoriales
(Suelo, Foliar, Espectro)

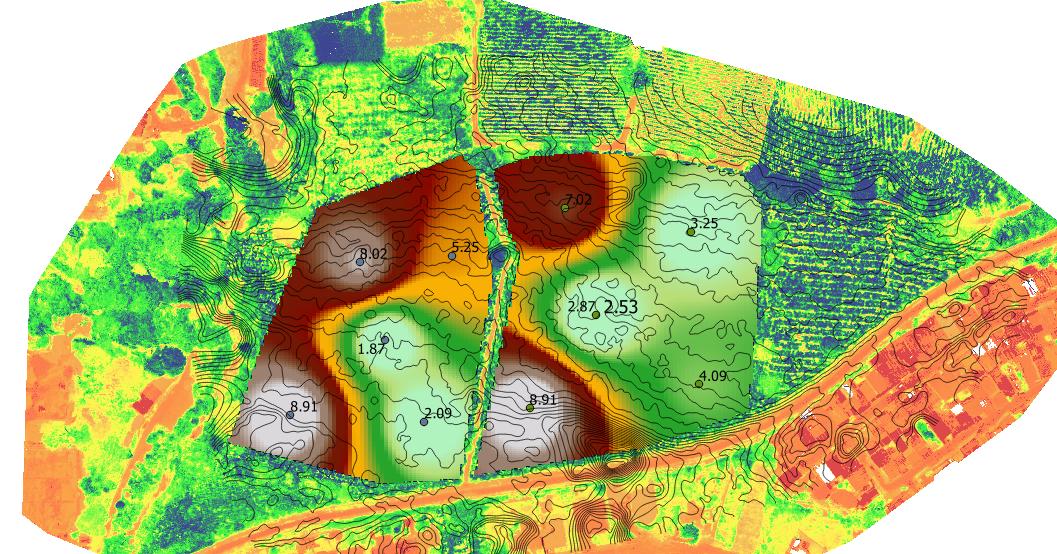

Estos mapas son un ejemplo de lo que se puede hacer con muestras de suelo y/o foliares
geo-referenciadas.
El color azul, en el primer mapa, nos muestra las zonas con problemas de pH alto en el suelo.
Mientras que, en el segundo mapa, el color rojo representa las zonas con problemas de acumulación de calcio.
Así, se pueden hacer acciones correctivas segmentadas, con base en la necesidad de cada
una de ellas.
Mapa de suelos de pH
mapa de suelos de niveles de ph
Mapa Foliar de Calcio
Mapa de suelos de concentración de calcio
Gráficos de firmas espectrales
Con equipo terrestre, se obtienen las firmas espectrales del suelo y las hojas de un determinado punto geo-referenciado.
Cada firma espectral es única, por lo que su interpretación permite diferenciar problemas que tengan las áreas de acuerdo a su estado general de salud.
La gráfica, nos muestra un ejemplo de cómo se representan las firmas espectrales de diferentes lotes.
firmas espectrales de muestras geo-referenciadas
Área de lotes fumigados
CLICK AQUI PARA DESCARGAR PDF DE AREAS
Informe aplicación INDIGO-BIOQUIM 20/07/2017.
Datos de la aplicación
El Beneficio Bella Vista contrató los servicios de aplicación (atomización) con Dron, para control de enfermedades foliares (principalmente Roya) y nutrición foliar. A continuación, se presentan los siguientes datos:
- Área: 5.7 hectáreas
- Consumo aprox. de agua/ha: 50 litros
- Capacidad del tanque: 10 litros
- Duración: 3 días (16,5 horas). El horario promedio de trabajo fue de 6:30 am – 12 m.d.
Productos aplicados:
- Biocarben 50 SC
- Cyprosol 10 SL
- Cytozyme NPK
- Cytozyme Boro
- Cytozyme Zinc
- Peguno
Información de los productos, área cubierta y gasto de mezcla por día
El servicio por la aplicación de las 5,7 ha se completó en 3 días, de aproximadamente 5,5 horas de trabajo cada uno.
En la siguiente tabla, se muestra la dosis, el ingrediente activo y la función para cada uno de los productos aplicados.
En la siguiente tabla, se muestra el área aplicada y el gasto de mezcla en cada uno de los 3 días de trabajo:

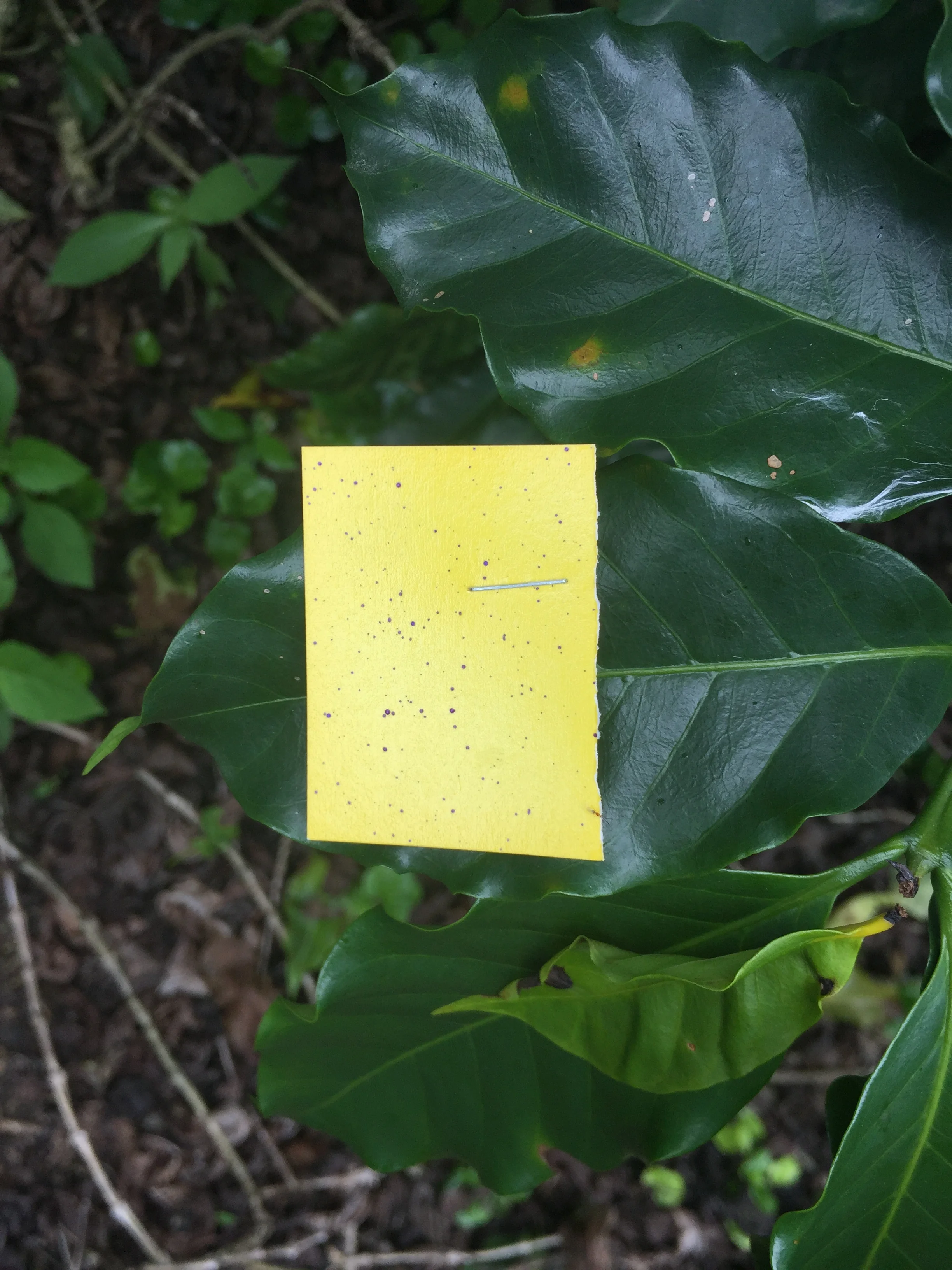

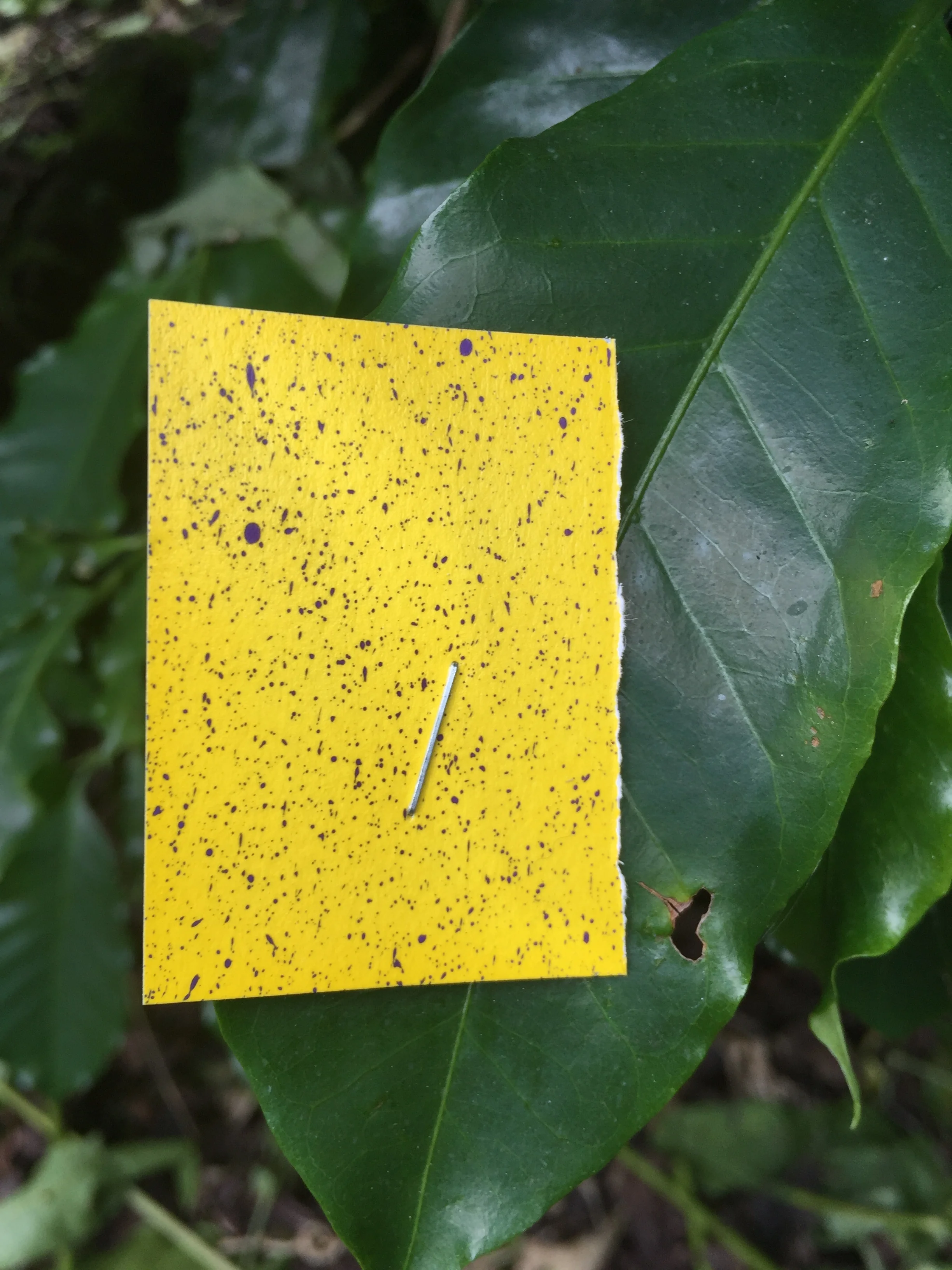

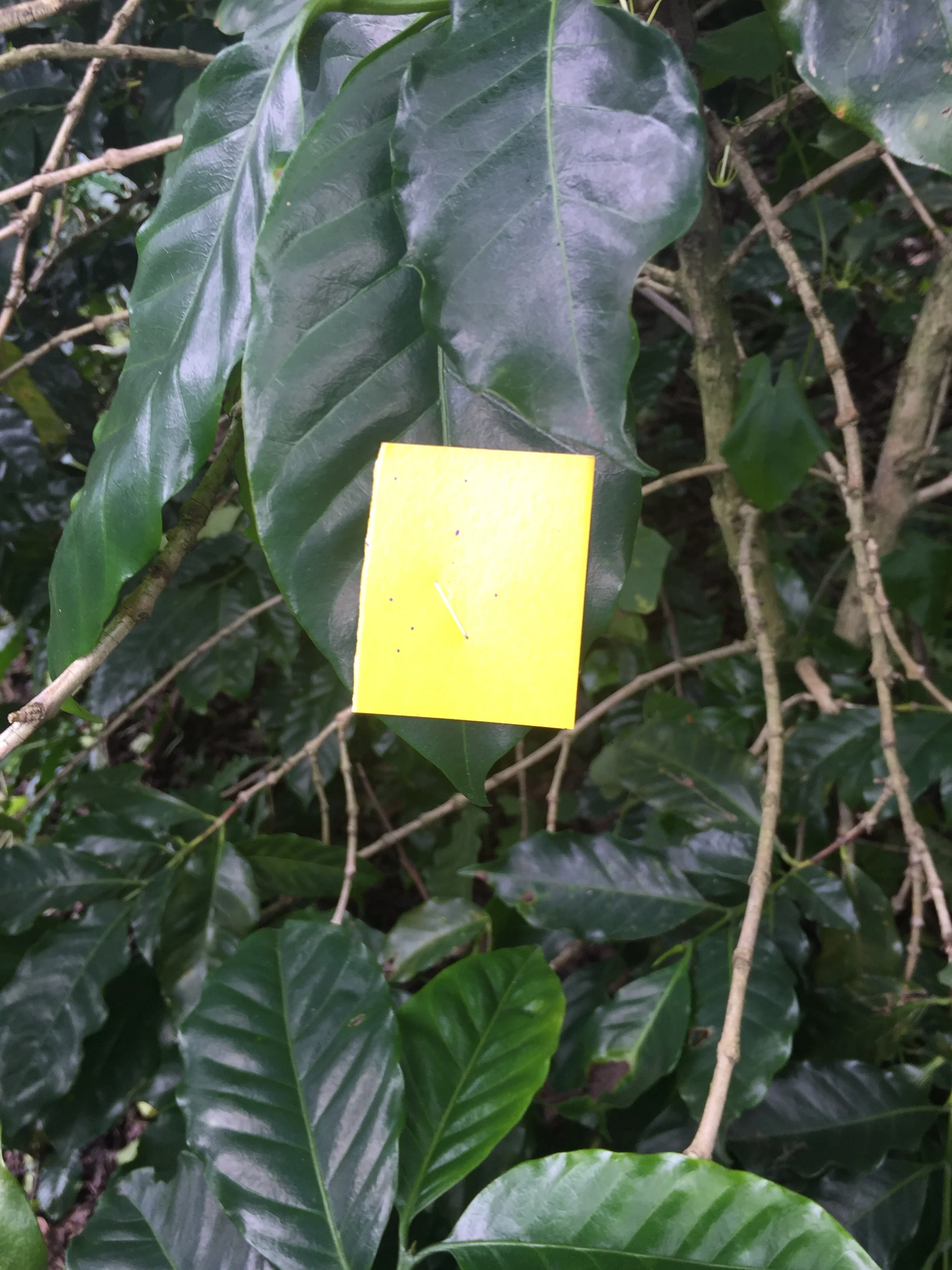

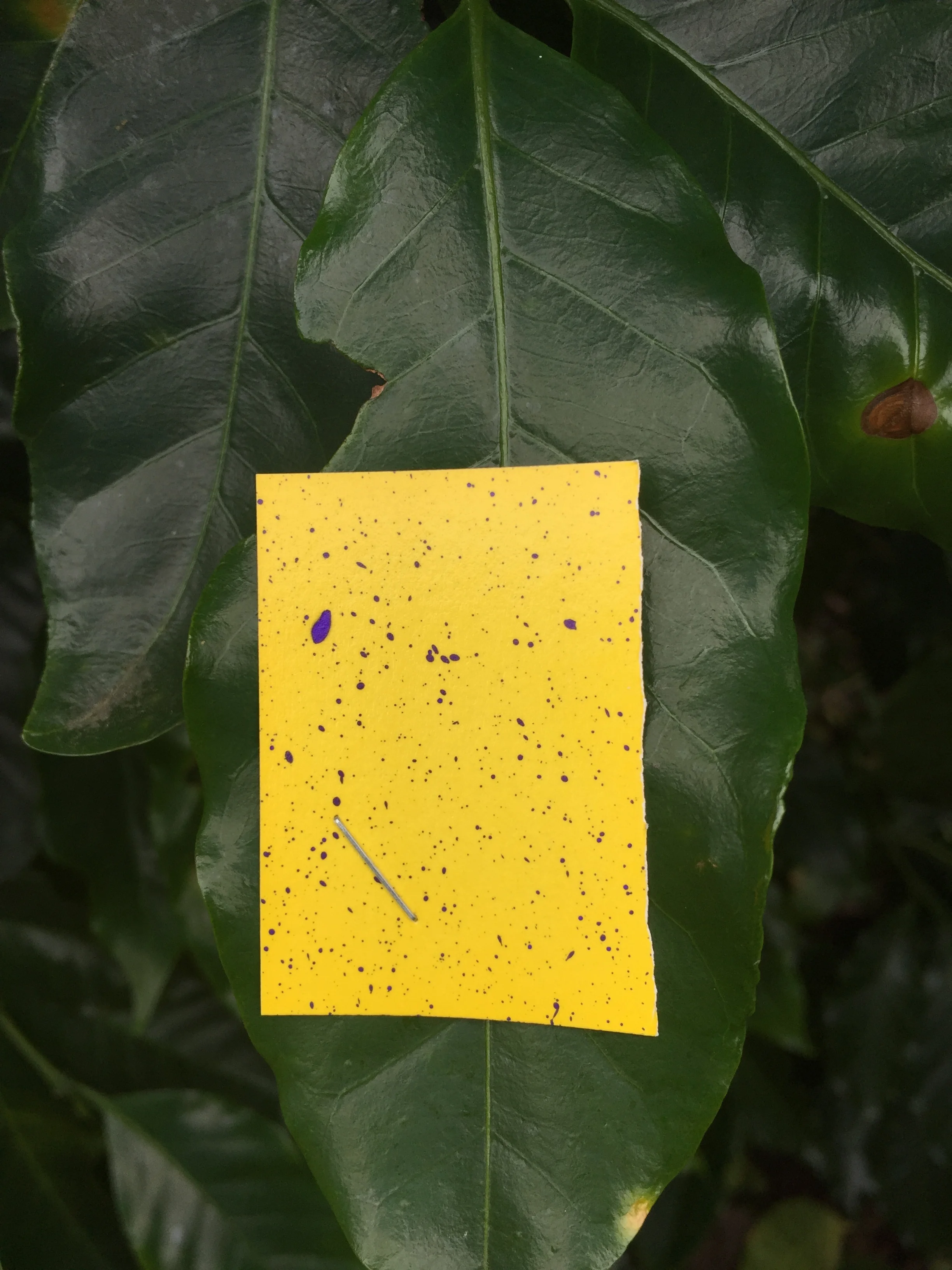

Para verificar la calidad y eficiencia de la aplicación, se pusieron papeles hidro-sensibles en las hojas de las plantas de café, principalmente en las hojas bajeras e internas de la planta, ya que son las más difíciles de cubrir.
A continuación la galería de fotografías. CLICK AQUI PARA DESCARGAR LAS FOTOS
